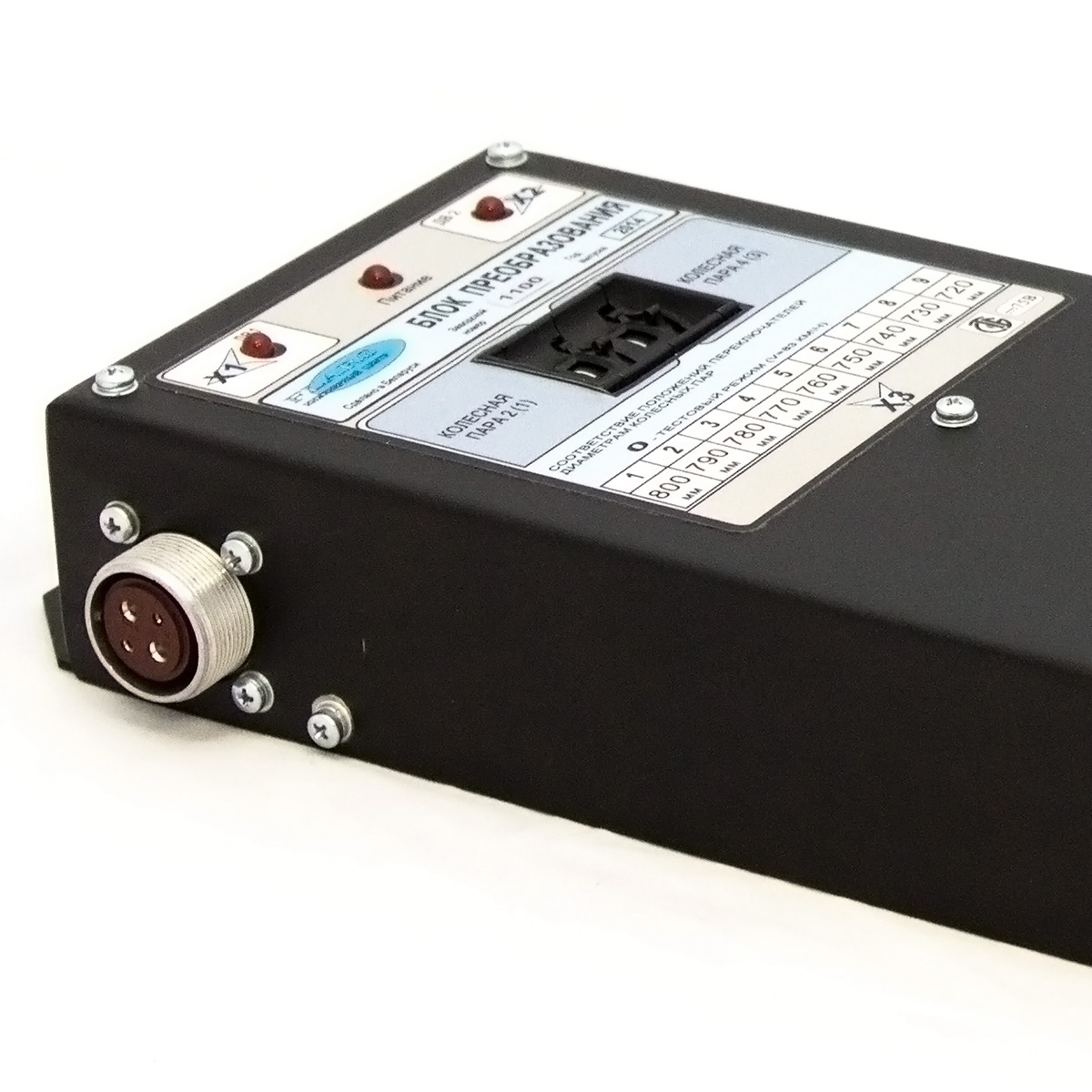

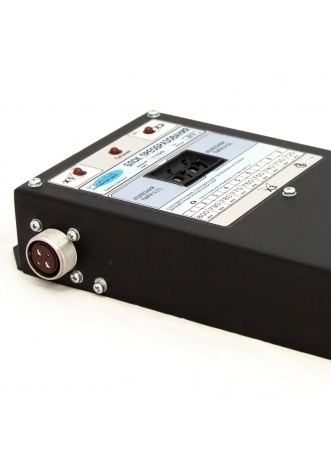

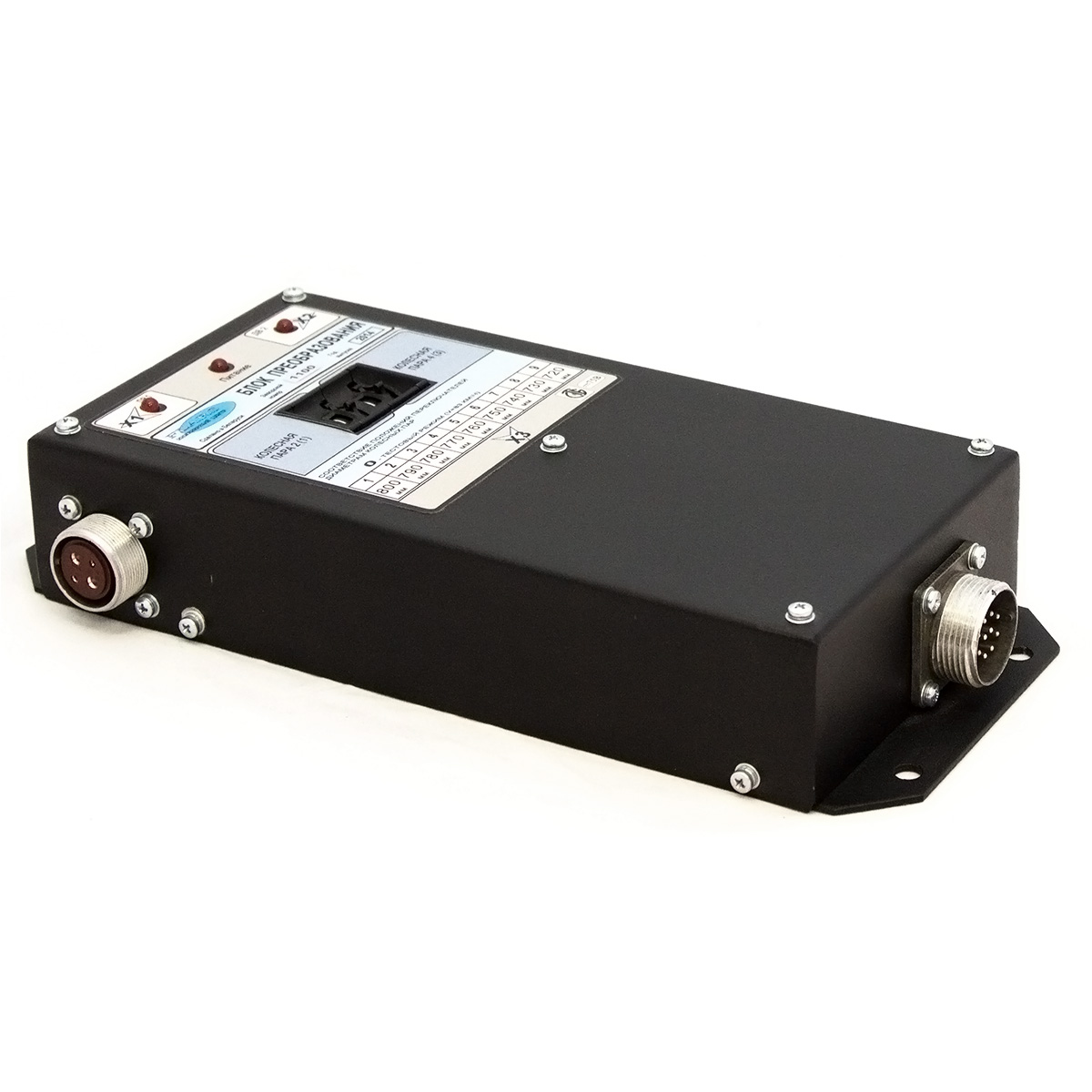

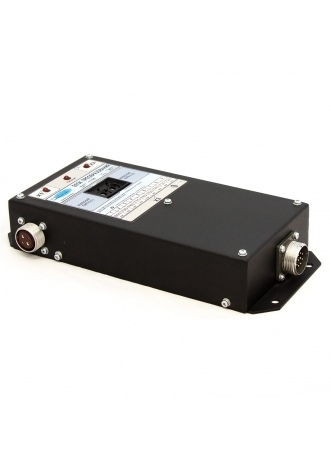

Блок преобразования БП

ИДФС.016.02.000

ПОД ЗАКАЗ

Блок преобразования БП из комплекта ИСДПМ предназначен для преобразования импульсных сигналов двух датчиков вращения в частотно- пропорциональные выходные сигналы и коррекции параметров выходных сигналов в соответствии с диаметром колесных пар. Подробнее о товаре

Информация о доставке

Частота входных сигналов, Гц

< 1000

Количество каналов преобразования

2

Коэффициент преобразования, км/ч = Гц

1 = 5.5

Диапазон установок опорных диаметрв колеса, мм

720 ÷ 800

Шаг установки опорных диаметрв колеса, мм

10

Погрешность преобразования, км/ч

± 0.5

Погрешность, вызываемая дискретностью установки диаметра, км/ч

± 0.7

Напряжение, В

60 ÷ 90

Ток потребления, мА

100

Габаритные размеры, мм

270 × 140 × 50

Описание

Блок преобразования БП из комплекта ИСДПМ предназначен для преобразования импульсных сигналов двух датчиков вращения ДВ-1 в частотно-пропорциональные выходные сигналы и коррекции параметров выходных сигналов в соответствии с диаметром колесных пар.

БП имеет выходные сигналы, идентичные выходным сигналам осевого датчика скорости ДС-1, что обеспечивает возможность совместной работы с эксплуатируемыми системами АРС.

Блок имеет два независимые канала преобразования, воспринимающие сигналы от датчиков вращения, расположенных на двух разных колесных парах.

При отказе одного из двух датчиков вращения или их линий связи БП имеет режим перекоммутации двух выходов на работающий канал, при этом на специальном выходе формируется сигнал для индикатора данного режима.

Для проведения поверки, регулировки и ремонта блока преобразования производится Стенд контроля БП.

Соответствует климатическому исполнению У3.1 по ГОСТ 15150-69 и сохраняет работоспособность в диапазоне температур от минус 10 ˚С до плюс 40 ˚С при относительной влажности воздуха до 98% при температуре плюс 25 ˚С.

Сохраняет работоспособность при воздействии механических нагрузок по группе ММ1 РД32 ЦШ03.07-90 (частота вибраций 10-150 Гц, амплитудное значение ускорения в вертикальном и горизонтальном направлениях 1g).
