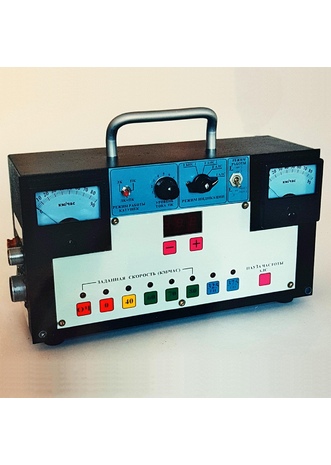

Прибор диагностики системы АРС (ПДМ-1)

ИДФС.025.00.000

СНЯТ С ПРОИЗВОДСТВА

Прибор диагностики системы АРС предназначен для диагностики статива АРС при проведении технического обслуживания подвижного состава метрополитена.

Частота сигнала, Гц

75, 125, 225, 275, 325

Диапазон паузы частоты АЛС, с

0.1 ÷ 1

Потребляемая мощность, Вт

< 10

Габаритные размеры, мм

270 × 150 × 70

Описание

ПДМ-1 обеспечивает следующие функции:

имитация сигналов напольной системы АРС частотой 75, 125, 175, 225, 275 и 325 Гц и сигнала "отсутствие частоты", при помощи токозадающей штанги
имитация режима проезда изолирующего стыка рельсовой цепи с регулируемым временем пропадания сигнала от 0,1с до 1,0с
проверка исправности приемных катушек и их цепей
оценка и регулировка чувствительности тракта: приемные катушки - БЛПМ
имитация сигналов датчиков скорости ДС-1
имитация сигналов датчиков вращения ДВ, установленных на редукторах колесных пар
аналоговая индикация имитируемой скорости
цифровая индикация параметров (частота, ток) выдаваемых сигналов
