Устройство контроля скорости на эскалаторах УКС

ИДФС.015.00.000

СНЯТ С ПРОИЗВОДСТВА

УКС предназначен для контроля скорости и направления движения лестничного полотна эскалатора, а также для измерения тормозного пути, длины свободного выбега и величины пробега эскалатора.

Диапазон контроля скорости движения полотна, м/с

0.05 ÷ 2.0

Диапазон контроля тормозного пути, мм

100 ÷ 1900

Диапазон контроля выбега, м

2 ÷ 65

Диапазон контроля суммарного пробега, час

0 ÷ 99999

Напряжение питания, В

187 ÷ 242

Частота питающей сети, Гц

50 ± 1

Ток потребления, А

< 1

Габаритные размеры, мм

270 × 316 × 72

Масса, кг

< 3

Напряжение питания, В

12 ± 2

Ток потребления, мА

< 30

Ток выхода, мА

< 30

Частота модуляции, Гц

0 ÷ 100

Масса, кг

< 0.7

Описание

УКС предназначен для контроля скорости и направления движения лестничного  полотна эскалатора, а также для измерения тормозного пути, длины свободного выбега и величины пробега эскалатора.

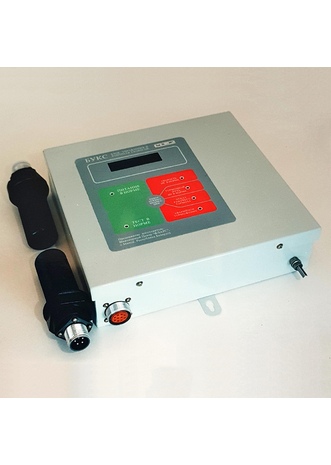

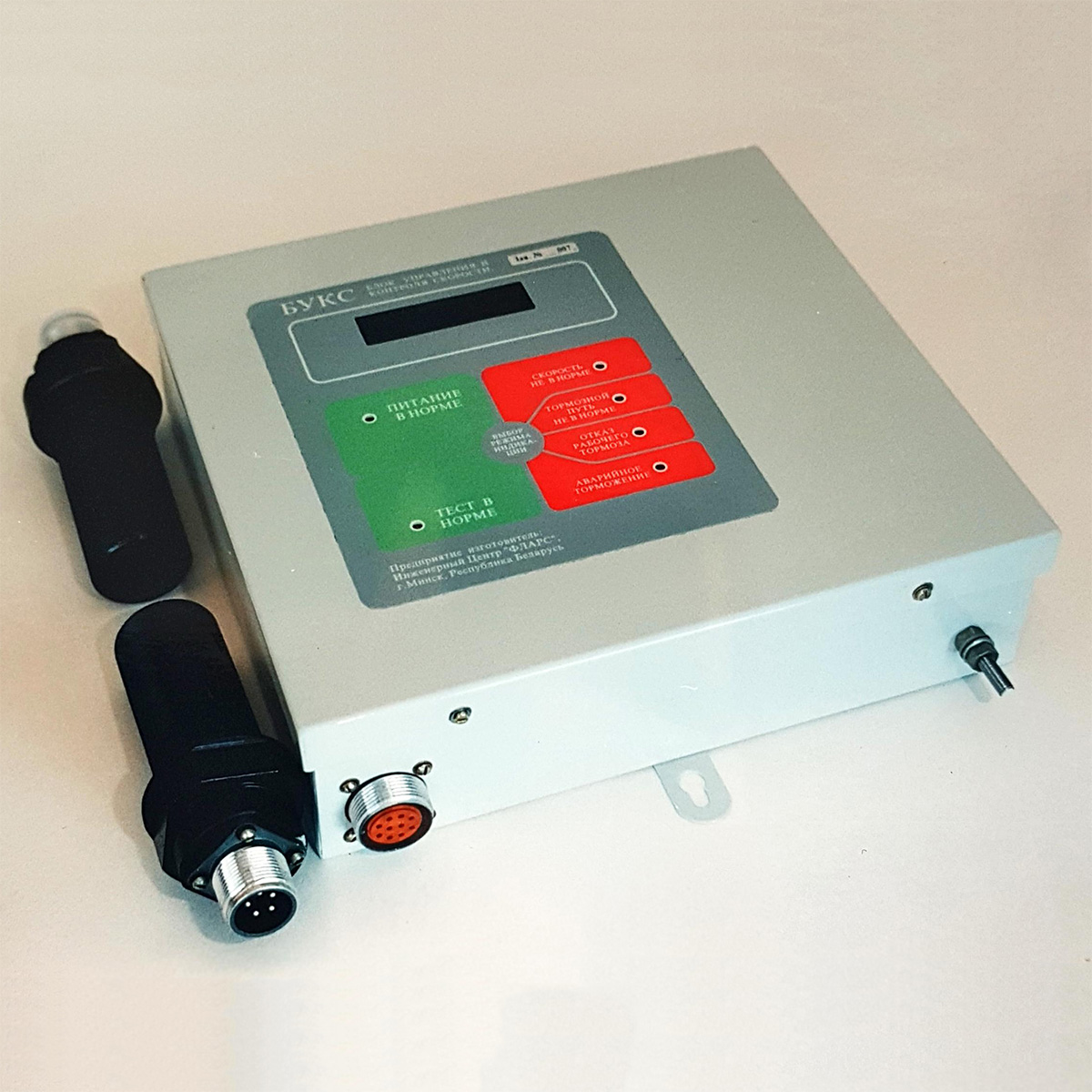

Состав УКС:

  • Блок управления и контроля скорости БУКС - 1 шт
  • Датчи вращения ДВ - 2 шт

УКС предназначен для работы с различными типами эскалаторов. Для этого предусмотрена возможность оперативно перепрограммировать следующие параметры:

  • номинальная скорость движения полотна эскалатора
  • величина минимальной и максимальной границ тормозного пути
  • величина начального пробега
  • коэффициент пересчета редуктора

УКС выдает сигнал на торможение рабочим тормозом при скорости движения лестничного полотна эскалатора меньше номинальной на (15 ±2)%, но не ранее 4 с от момента фиксации этой скорости либо от начала движения.

УКС вырабатывает сигнал торможения аварийным тормозом при следующих ситуациях:

  • движение лестничного полотна эскалатора на СПУСК при скорости движения выше номинальной на (15 ±2)%
  • самопроизвольное движение лестничного полотна эскалатора (САМОХОД)
  • самопроизвольное изменение направления движения полотна эскалатора при работе на подъем (ОПРОКИДЫВАНИЕ)
  • несрабатывание рабочего тормоза с задержкой (7±1) с

На жки-дисплее выбирается индикация одного из следующих параметров:

  • скорость движения эскалатора
  • направление движения эскалатора
  • величина тормозного пути
  • величина выбега
  • величина суммарного пробега (наработка)
  • код аварийной ситуации эскалатора

Аварийные ситуации сопровождаются звуковой сигнализацией.

УКС имеет постоянный самоконтроль и выдает сигнал на останов эскалатора в случае внутренних неполадок или обрывов линий связи.
