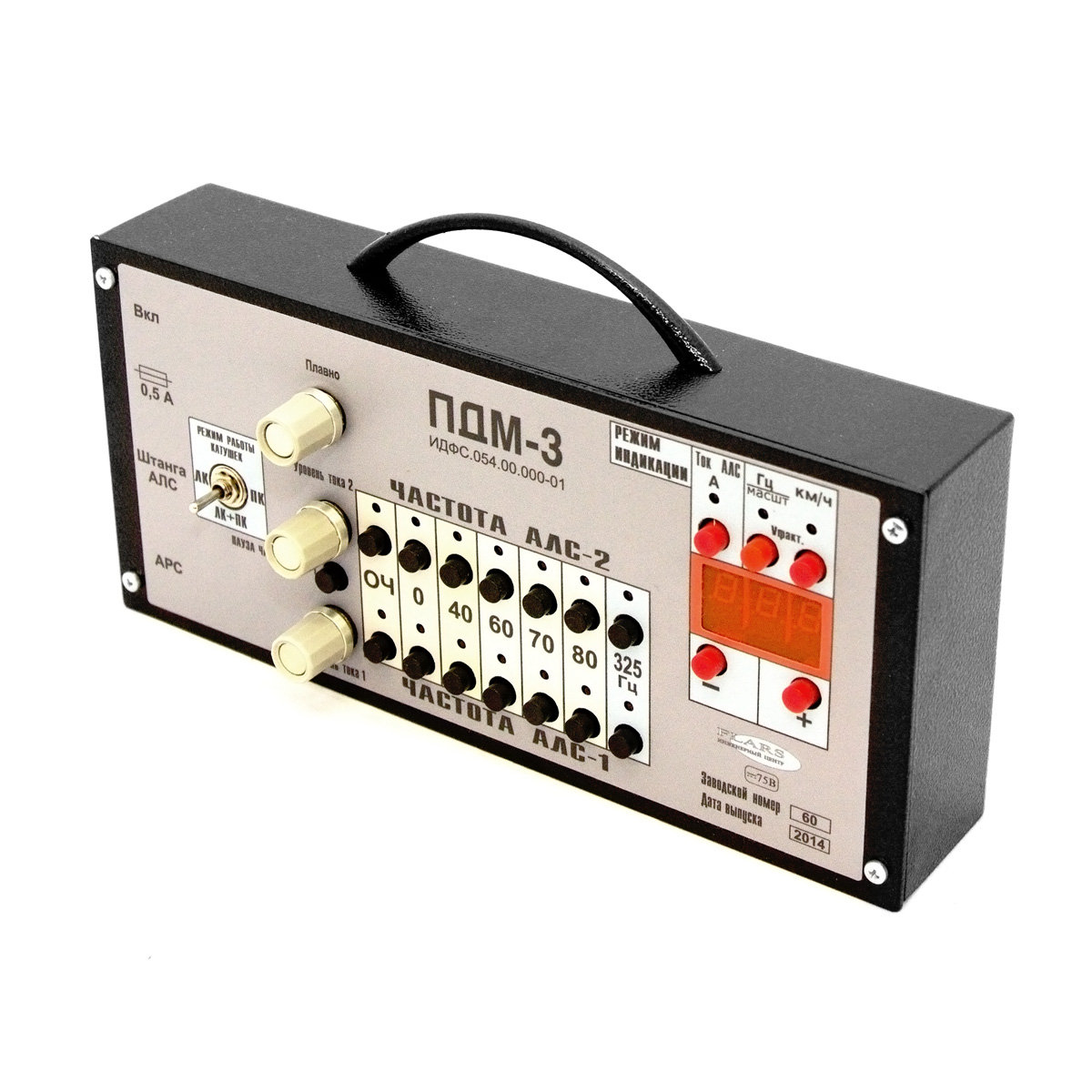

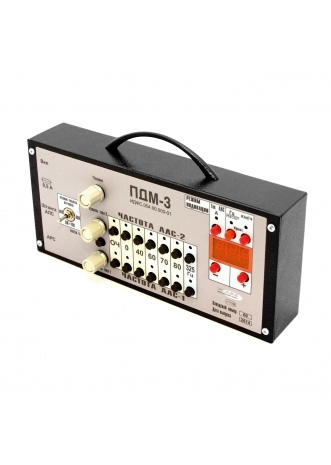

Прибор диагностики поездной автоматики метро ПДМ-3

ИДФС.054.00.000

ПОД ЗАКАЗ

Прибор диагностики поездной автоматики метро ПДМ-3 предназначен для оперативной комплексной проверки поездных устройств АРС в условиях депо.

Информация о доставке

Частота сигнала на выходе АЛС, Гц

75, 125, 225, 275, 325

Частота генератора, имитирующего сигналы фактической скорости, Гц

1 ÷ 990

Амплитуда напряжения выходного сигнала генератора скорости, мВ

500

Выходной ток генератора сигнала скорости, мА

Диапазон паузы частоты АЛС, с

0.1 ÷ 2

Напряжение, В

45 ÷ 95

Ток потребления, А

0.2

Габаритные размеры, мм

270 × 160 × 70

Масса, кг

Описание

ПДМ-3 обеспечивает следующие функции:

имитация сигналов напольной системы АРС частотой 75, 125, 175, 225, 275 и 325 Гц с возможностью задания двух частот одновременно
имитация режима проезда изолирующего стыка цепи с регулируемым временем пропадания сигнала от 0,1с до 2,0с
проверка исправности приемных катушек и оценка чувствительности тракта «приемные катушки - БЛПМ»
оценка симметричности работы приемных катушек
имитация сигналов фактической скорости в масштабе 5,5 Гц/км/ч для входов систем АРС
имитация сигналов датчиков вращения ДВ-1, установленных на редукторах колесных пар, для входов Блока преобразования
цифровая индикация параметров выдаваемых сигналов (частота, ток, скорость)

Соответствует климатическому исполнению У3.1 по ГОСТ 15150-69 и сохраняет работоспособность в диапазоне температур от минус 10 ˚С до плюс 40 ˚С при относительной влажности воздуха до 98% при температуре плюс 25 ˚С.

Комплектность изделия: *

прибор ПДМ-3
токозадающая Штанга АЛС (ИДФС.054.04.000)

* - поставляется в любой комплектности по согласованию с Заказчиком.
