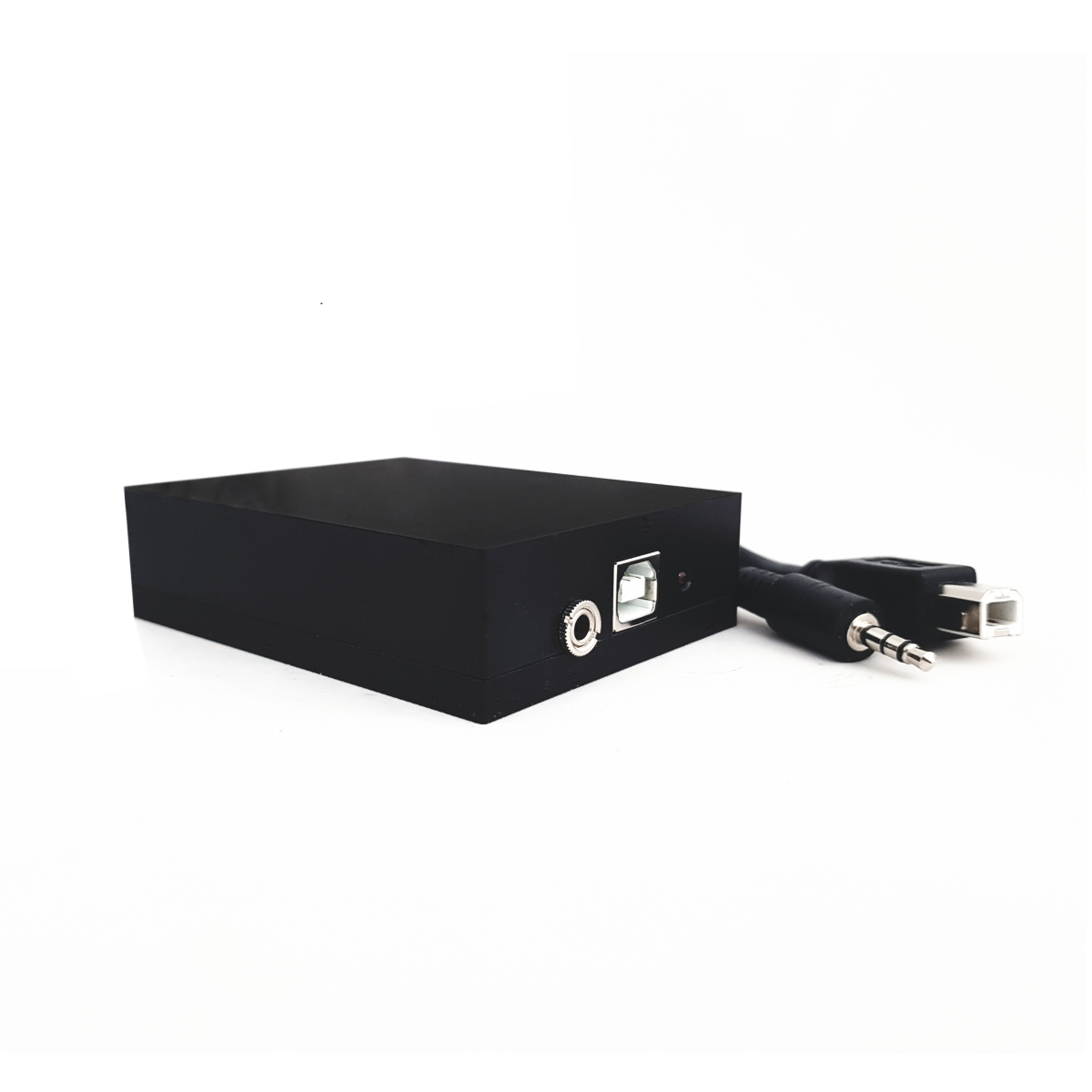

Регистратор сигналов рельсовых цепей

ИДФС.061.00.000-01

ПОД ЗАКАЗ

Регистратор сигналов рельсовых цепей, предназначен для исследования спектра сигналов рельсовых цепей, оценки их частоты и уровня.

Информация о доставке

Рабочая полоса частот по входу приемных катушек, Гц

20 ÷ 1000

Уровень входного сигнала по входу приемных катушек, мВ

1 ÷ 360

Относительная погрешность определения частоты спектральных составляющих, Гц

< 1.5

Относительная погрешность определения эффективного напряжения спектральных составляющих, %

< 5

Напряжение порога переключения дискретного входа, В

20 ± 20%

Рабочая полоса частот по входу скоростного сигнала, Гц

0 ÷ 1000

Напряжение, В

60 ÷ 95

Ток потребления, А

< 2.0

Габаритные размеры, мм

150 × 150× 50

Масса, кг

0.5

Описание

Регистратор сигналов рельсовых цепей, предназначен для исследования спектра сигналов рельсовых цепей, оценки их частоты и уровня.

Регистратор сигналов рельсовых цепей обеспечивает следующие функции:

  • съем сигналов с приемных катушек, их просмотр и запись на жесткий диск переносного персонального компьютера
  • спектральное разложение сигналов приемных катушек в полосе частот 20 ÷ 1000 Гц, запись спектрального разложения на жесткий диск
  • съем двух дискретных сигналов с выходов системы АРС
  • съем сигналов датчиков вращения с целью измерения пройденных расстояний, измерения фактической скорости, измерения тормозных путей
  • съем сигналов с приемных катушек в полосе частот 20 ÷ 5000 Гц с целью записи их при помощи аудиоредакторов (напр. Audacity  и т.п.)
  • покадровый просмотр записанной информации с возможностью масштабирования и временного растяжения кадров

Изделие соответствует климатическому исполнению У4.1 по ГОСТ 15150-69 и предназначено для эксплуатации при температуре окружающей среды от плюс 1 °С до плюс 40 °С и относительной влажности воздуха до 80% при температуре 25 °С.

Комплектность изделия:

  • регистратор сигналов рельсовых цепей
  • персональный компьютер (ноутбук)
  • соединительные кабели
