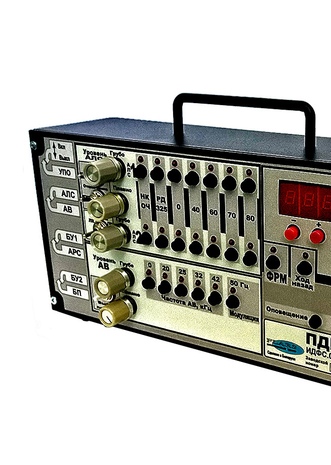

Прибор диагностики поездной автоматики метро ПДМ-4

ИДФС.060.00.000

ПОД ЗАКАЗ

Прибор диагностики поездной автоматики метро ПДМ-4 предназначен для оперативной комплексной проверки поездных устройств АРС в условиях депо. Подробнее о товаре

Информация о доставке

Частота сигнала на выходе АЛС при частотном кодировании, Гц

75, 125, 225, 275, 325

Частота сигнала на выходе АЛС при фазоразностном кодировании, Гц

3348 ± 15

Частота сигнала на выходе АВ, кГц

20, 25, 32, 42

Частота генератора, имитирующего сигналы фактической скорости в масштабе 5.5 Гц / км/ч для систем АРС, Гц

0 ÷ 550

Амплитуда напряжения выходного сигнала генератора скорости, мВ

500

Частота генератора, имитирующего сигналы датчиков вращения ДВ и РДС в масштабе 9,625 Гц/км/ч, Гц

0 ÷ 962

Выходной ток генератора сигнала скорости, мА

50

Диапазон паузы частоты АЛС, с

0.1 ÷ 2

Частота сигнала УПО, кГц

100 ± 1

Напряжение, В

45 ÷ 95

Ток потребления, А

0.2

Габаритные размеры, мм

300 × 160 × 100

Масса, кг

2.5

Описание

Прибор диагностики поездной автоматики метро ПДМ-4 предназначен для оперативной комплексной проверки  поездных устройств АРС в условиях депо.

ПДМ-4 обеспечивает следующие функции:

  • имитация сигналов напольной системы АРС частотой 75, 125, 175, 225, 275 и 325 Гц с возможностью задания двух частот одновременно
  • имитация сигналов напольной системы АРС с фазоразностной модуляцией с выдачей кодов, соответствующих скоростям 0, 40, 60, 70, 80 км/ч и коду РД
  • имитация режима проезда изолирующего стыка цепи с регулируемым временем пропадания сигнала от 0,1с до 2,0с
  • проверка исправности приемных катушек и оценка чувствительности тракта «приемные катушки - вход АЛС»
  • оценка симметричности работы приемных катушек
  • проверка правильности фазировки катушек
  • имитация сигналов фактической скорости в масштабе 5,5 Гц/км/ч для входов скоростного сигнала систем АРС
  • имитация сигналов датчиков вращения ДВ-1 в масштабе 9,625 Гц/км/ч для входов Блока преобразования (частота на выходе имитации сигналов датчика в 1,75 раза выше частоты для входа АРС)
  • имитация сигналов реверсивных датчиков скорости (РДС) в масштабе 9,625 Гц/км/ч для входов аппаратуры автоведения (частота на выходе имитации также в 1,75 раза выше частоты для входа АРС)
  • имитация сигналов автоведения с частотой 20, 25, 32, 42 кГц с возможностью модуляции частотой 50 Гц
  • цифровая индикация параметров выдаваемых сигналов (частота, ток, скорость)
  • формирование сигнала для системы УПО

Соответствует климатическому исполнению У3.1 по ГОСТ 15150-69 и сохраняет работоспособность в диапазоне температур от минус 10 ˚С до плюс 40 ˚С при относительной влажности воздуха до 98% при температуре плюс 25 ˚С.

Комплектность изделия: *

* - поставляется в любой комплектности по согласованию с Заказчиком.
